ComRead v.1.0 (Free Soft)

Программа просмотра данных передаваемых в промышленных сетях

Вы можете скачать следующие файлы:

Программа ComRead v.1.0   Скачать   Объем: 1436 kb
Изменена: 02.12.2010 добавлена поддержка ОС Vista\W7
Дата обновления: 24.05.2012

§1 Краткое описание:

Программа предназначена для создания временной развертки данных передаваемых по последовательным каналам данных. Программа разворачивает принятые данные за заданный интервал времени в десять пропорциональных сканов. Программа предназначена для просмотра потоков обмена данными между устройствами, которые осуществляются по интерфейсам RS-485, Bell-202, Modbus и др. в реальном времени Программа удобна для определения интервалов между пакетами данных передаваемых конечными устройствами, например весовыми терминалами.

§2 Описание программы ComRead v.1.0:

Программа ComRead v.1.0 предназначена для определения временных интервалов между пакетами данных передаваемых в промышленных сетях с помощью последовательных асинхронных протоколов, таких как: RS-232, RS-485, Bell-202, Hart-сети, Modbus и другие. Также программа ComRead v.1.0 позволяет просматривать полученные данные в цифровом и текстовом виде в реальном времени. Принцип просмотра данных в реальном времени основан на кольцевом сканировании (развертки) получаемых данных. Например, этот принцип использован в лучевых осциллографах для просмотра формы электрического сигнала.
На рис.1 мы видим, что по последовательному каналу, который анализирует программа ComRead, передается один и тот же пакет данных с интервалом в 0,9 сек Уменьшая анализируемый интервал времени, вы увеличиваете разрешающую способность программы, что позволяет более точно определять измеряемый интервал.

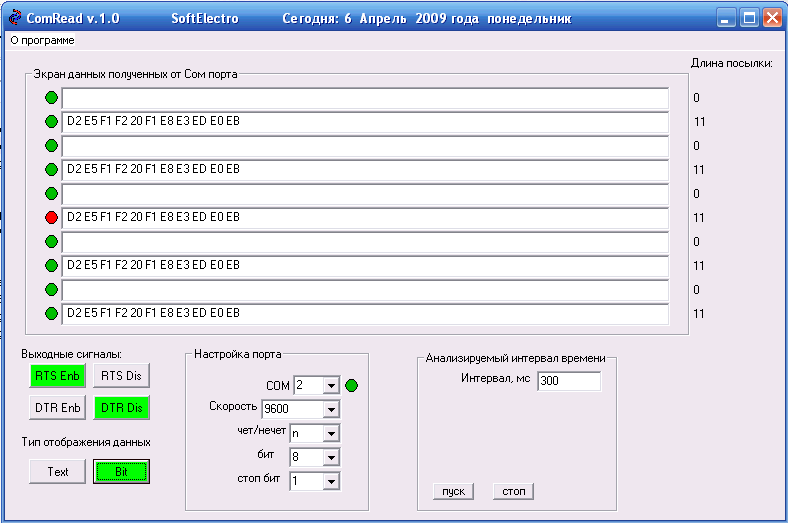

Рис.1 Рис.1 Показан анализ интервала длительностью в 3 секунды (1 скан = 0,3сек)
Comread v.1.0

Красной точкой помечается текущий скан развертки, текущий скан перемещается по временному кольцу анализируемого интервала. Управление модемами (конверторами интерфейсов) осуществляется с помощью кнопок RTS Enb/RTS Dis, с помощью которых можно включить/выключить сигнал СОМ-порта RTS. Аналогично с помощью кнопок DTR Enb/DTR Dis можно включить/выключить сигнал DTR. Обычно эти сигналы используется конверторами интерфейсов для переключения режимов работы чтение/запись. Некоторые устройства используют эти сигналы для своего питания. Поэтому подключаясь к промышленным сетям с помощью конверторов(модемов) вы должны знать какие сигналы должны быть включены для нормальной работы устройства.

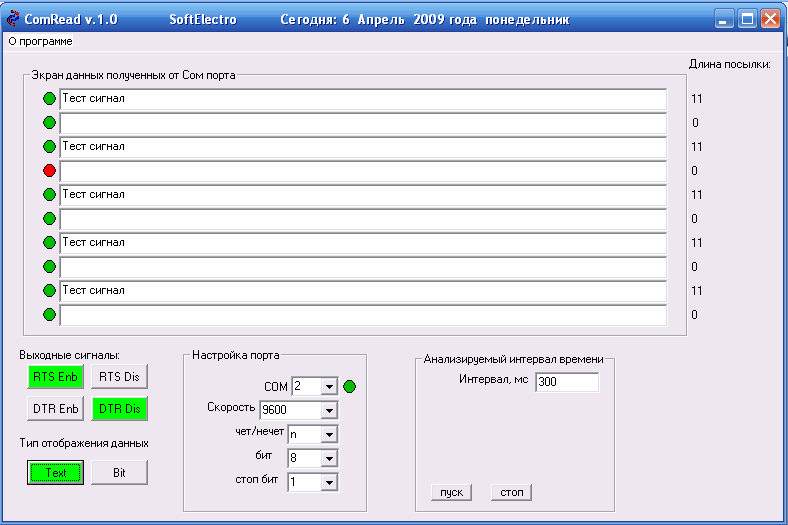

Рис.2 Показано отображение полученной информации в текстовом виде
Comread v.1.0

Подключение к промышленным сетям осуществляется с помощью конвертеров интерфейсов. Кнопки для включения/выключения сигналов RTS и DTR служат для управления модемами. На рис.3 показана схема подключения программы для просмотра обмена данных передаваемых между двумя контроллерами SLC500 по сети DH485. При этом программа ComRead не мешает работе контроллеров, так как она работает в режиме прослушивания сети (т.е. не вносит изменений в передаваемый поток данных).

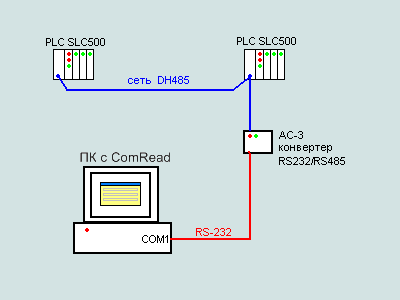

Рис. 3 Пример опроса сети DH-485 с помощью программы ComRead
Подключение Comread v.1.0 к сети DH485
